JWCAD

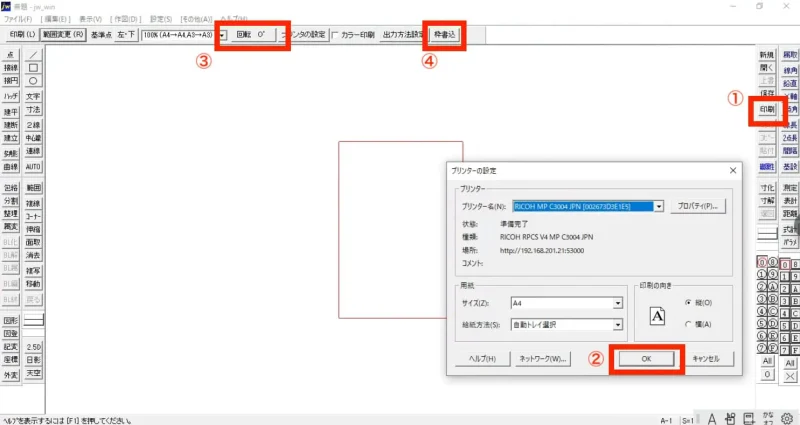

図面枠を作成

1. 「印刷」タブ「プリンター設定画面」
   縦方向の印刷範囲になっているので『回転』タブ『90°回転』
2. 「枠書込」
3. 右ツールバーの「線属性」タブ　枠線の種類を選択可能

線の描き方

直線

1. 「／」タグ
2. 始点でマウスを左クリックし、マウスポインターを終点に移動
3. 左クリックすれば直線の完成

円

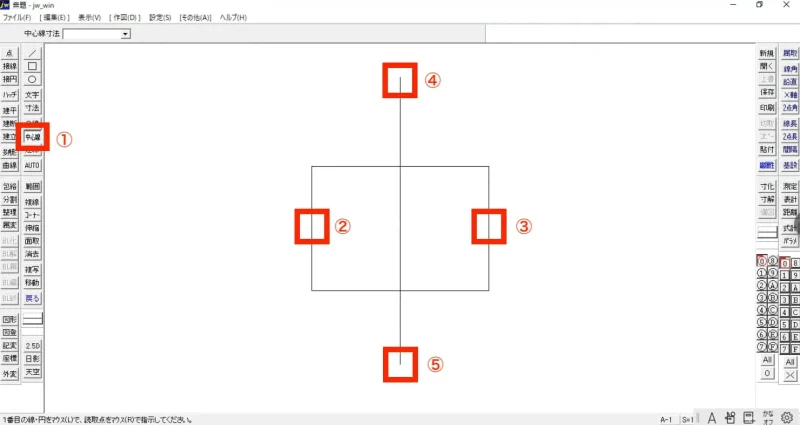

1. 円を描く場合は左ツールバーの「中心線」タグをクリック
2. 図面枠の上下左右の辺の上でそれぞれクリック
3. すると、縦と横の補助線とそれらが交差した中心点ができる

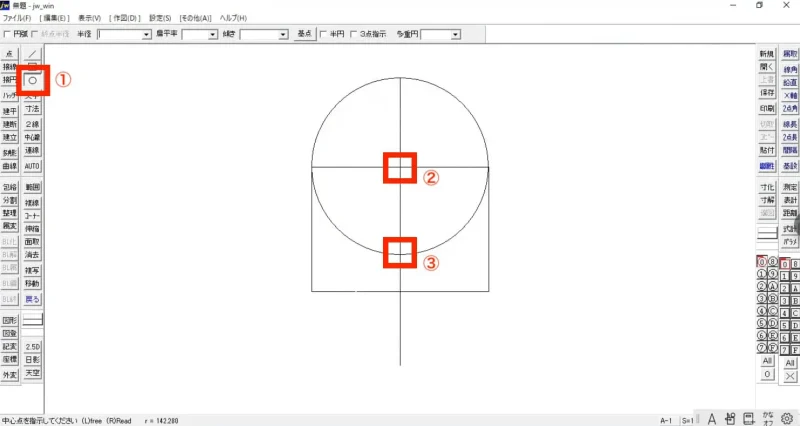

4. 左ツールバーの「○」を左クリック
5. 中心点付近で右クリックをすれば円を描くことができる
6. マウスポインターをスライドさせることで円の大きさを調整
7. 左クリックで決定

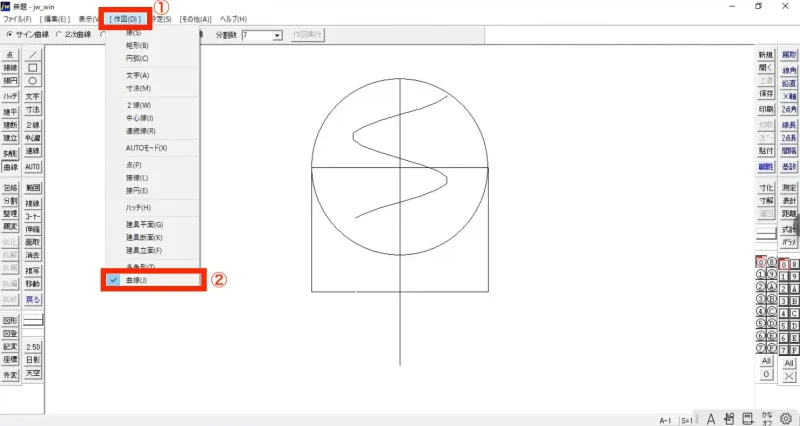

曲線

1. ツールバーの「作図」→「曲線」タブ

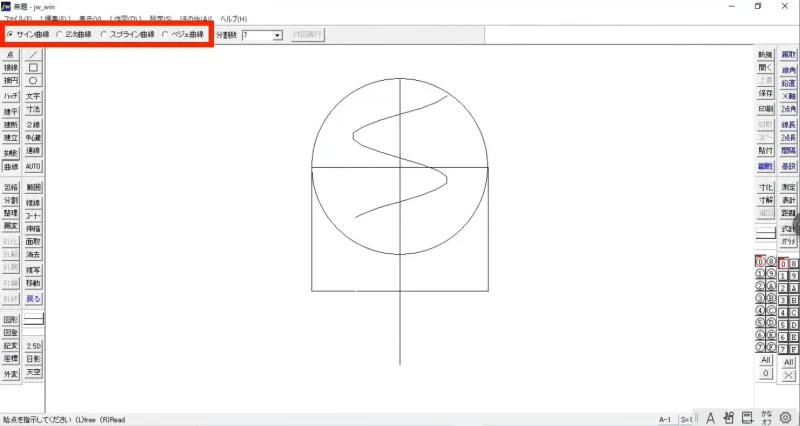

2. 「サイン曲線」「2次曲線」「スプライン曲線」「ベジェ曲線」

不要な線を消去

左ツールバーの「消去」をクリック

1. 直線を消去
   消したい線の上でマウスポインターを右クリック
2. 直線の一部を消去
   • 線の上で左クリック
     線全体が選択されるので、消したい範囲の先端を右クリック
     反対側の先端で左クリックをすると、その間の線が消去される
3. 円の消去
   • 円周線上でマウスポインターを右クリック
4. 円を部分的に消去
   • 消去する円を左クリックで指定
     消したい部分の始点を右クリックし、終点を左クリック
     ※始点から終点は反時計まわりに設定する


拡大と縮小

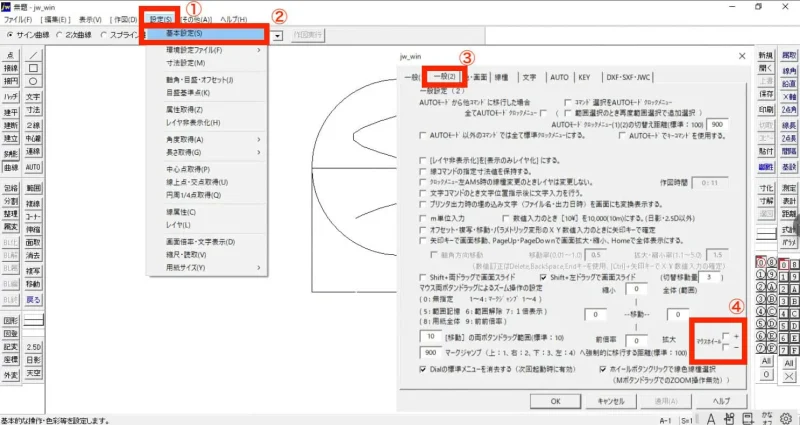

画面表示を拡大するには

1. 「一般（2）」「マウスホイール」
2. 「＋」もしくは「－」のどちらかにチェック
3. 図面枠内にマウスポインターを置いた状態でマウスホイールを回転させれば、マウスポインターを中心に拡大及び縮小をしていく

1. 「一般（1）」
2. 「マウスの左または右ボタンを押して1秒以上待つとズーム操作（L：移動）（R：縮小・拡大）」のところにチェックを入れる

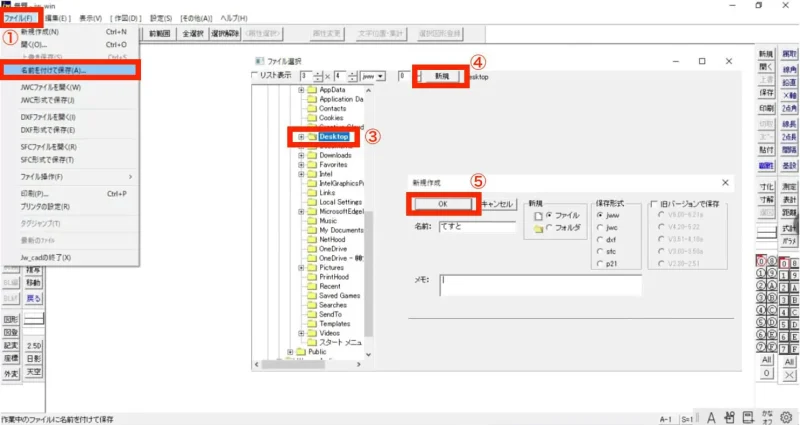

図面の保存

1. 「ファイル」→「名前を付けて保存」

レイヤー設定の使い方
